DANACOID体育场馆系统设计方案

时间：2020-10-19 来源：大因多媒体 浏览次数：1,614次 字号：大中小
分享：
行业背景
对比第五次全国体育场地普查，全国体育场地数量增加85.1万个，用地面积增加17.32亿平方米，建筑面积增加1.84亿平方米。

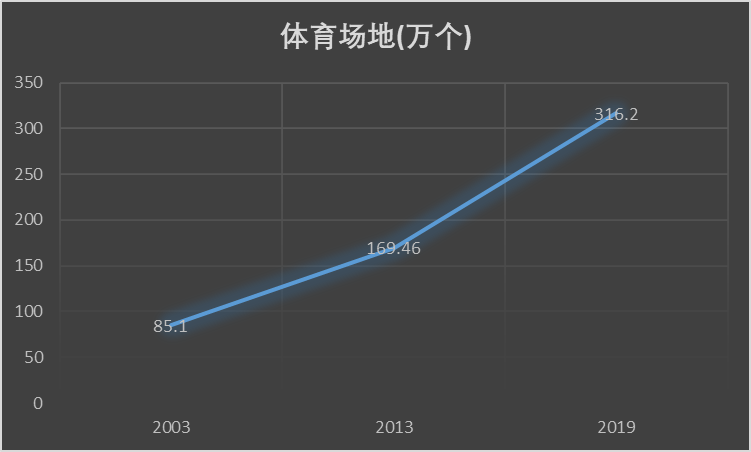

截止到2013年12月31日，我国共有体育场地169.46万个。其中，室内体育场地16.91万个，场地面积0.62亿平方米；室外体育场地152.55万个，场地面积19.30亿平方米。截止2019年，全国共有体育场地增长至316.2万个。

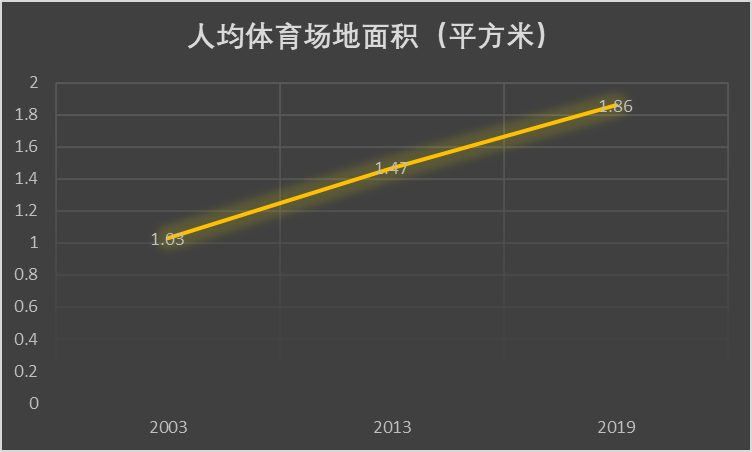

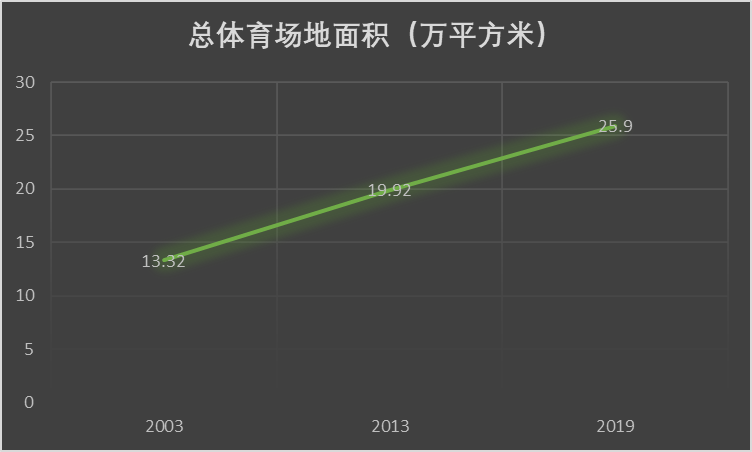

截止2019年，总的体育场地面积25.9亿平方米，人均体育场地面积1.86平方米。
需求分析
体育馆系统在建设完成后，应满足以下要求：
01
满足运动员高水平发挥竞技能力的要求
对空调设备的智能控制；对送排风设备智能控制；对照明的智能控制；对池水过滤及消毒系统的控制；对室外场地喷洒和排水系统的控制；空气监测系统。
02
满足媒体报道的要求
考虑电视转播的需要；考虑赛事解说的需要；考虑媒体记者的需要等。
03
满足现场观众的要求
如舒适的场馆环境，良好的视野、清晰的图像以及恰到好处的扩声效果，及时得到各种信息等。
04
场馆运营维护的需求包括节约能源，场馆的管理，赛后运营等。
解决方案
DANACOID体育场馆整体解决方案以DyneNet零延时无压缩分布式系统为核心，通过智能交互设备，搭配相关配套产品及软件系统，具备互联互通及可扩展的功能，为体育场馆馆提供音视频整体解决方案。 方案主要针对体育场馆体育比赛及会议用途设计，方案中主要包括显示系统、发言系统、扩声系统、分布式系统、信息发布系统及分布式交互管理系统等，旨在通过以上各系统的建设，实现场馆的多媒体智能化、数字化应用，为体育场馆带来极佳视觉与的盛宴。
DANACOID 体育场馆解决方案 DANACOID体育场馆采用全TCP/IP网络架构，各类信号源通过相应输入设备接入网络，由控制系统按预案或临时调度方案进行统一管理并传输至本地显示设备显示或者后端媒体设备，传输零延时、无压缩，完美地完成体育场馆赛事直播、录播等应用，亦可实现通过控制系统对体育场馆的扩声、照明、排风、排水等进行控制。 DyneNet分布式系统基于10Gbps网络构架，系统可扩展支持输入输出节点无上限，所有的音视频信号经过网络输入输出节点进入到网络之中进行处理，所有音频、视频和控制在同一个网络内传输，保证音视频、控制的同步性，核心网络视频传输零延时、无压缩，完美还原视频画面的同时除去视频在系统中传输的造成的延时。
功能应用
01
零延时 无压缩视频传输

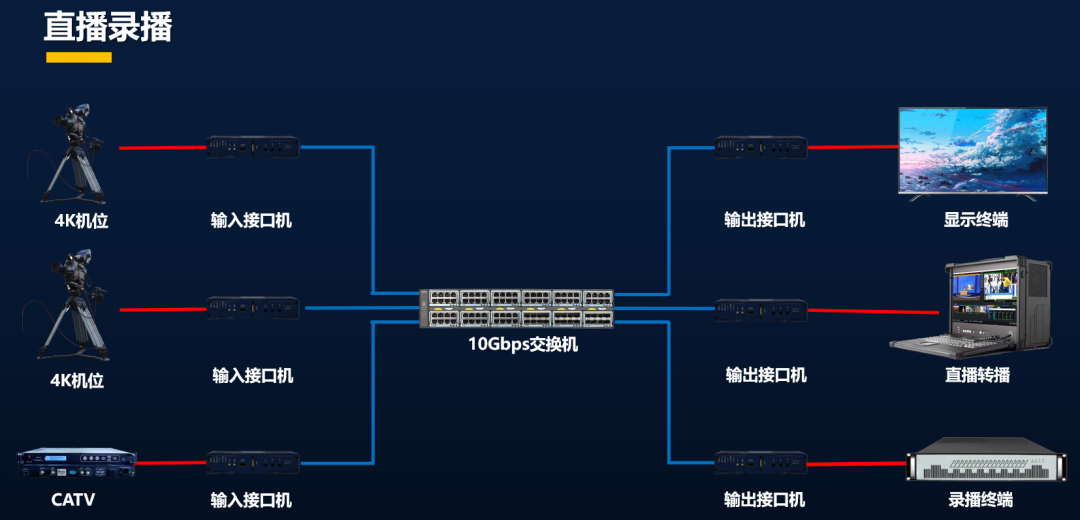

体育场馆解决方案基于DyneNet分布式系统，能够实现零延时、无压缩地传输4K@60 4：4：4 HDR画面，为体育场馆提供极佳的画面传输系统，同时满足分布式系统的特点，为体育场馆提供稳定可靠、功能强大的系统。 DyneNet输入接口机作为体育场馆的视频信号输入设备，接入体育场馆的摄像机等各种信号源；DyneNet输出接口机作为体育场馆的视频输出设备，将超高清无损视频信号实时传输至体育场馆的大屏、直播录播设备、超高清显示器等。 体育场馆实时直播/录播信号传输 体育场馆的显示系统包括体育场馆大屏、斗型全彩屏及各类辅助显示器等，使观众、运动员、教练员、裁判员都能通过显示屏清楚观看比赛信息、比赛镜头、记分板、比赛成绩、比赛计时、宣传片等。 无论是体育场馆的LED显示屏还是4K显示屏、投影仪，通过DyneNet零延时、无压缩分布式系统，即可将体育场馆内任一处视频信号无压缩的实时传输至显示终端显示，同时实现视频信号开窗、拼接、分屏等多种应用。
02
可视化管控

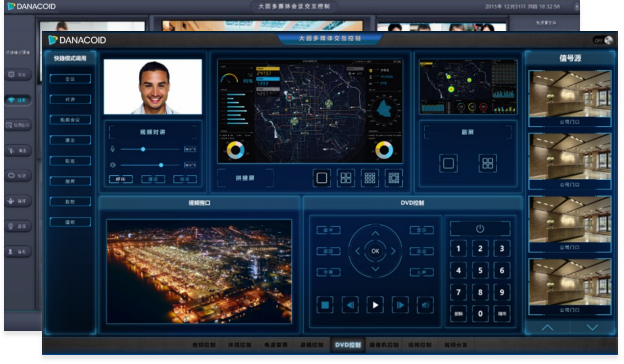

DANACOID可视化管控系统统采用人性化的操作界面，所有操作基于图形化、触摸拖拽式操作，达到人机交互功能，可采用多点触控的方式，实现对信号窗口的放大、缩小、移动、关闭，实现全网任意开窗、拼接、显示。在控制的同时可实现所见即所得的控制效果，可对体育场馆的音频、视频、及周边系统进行统一管控，通过控制系统对体育场馆的扩声、照明、排风、排水等进行控制，为体育场馆带来良好的使用体验。 DANACOID可视化管控平台
03
状态监维

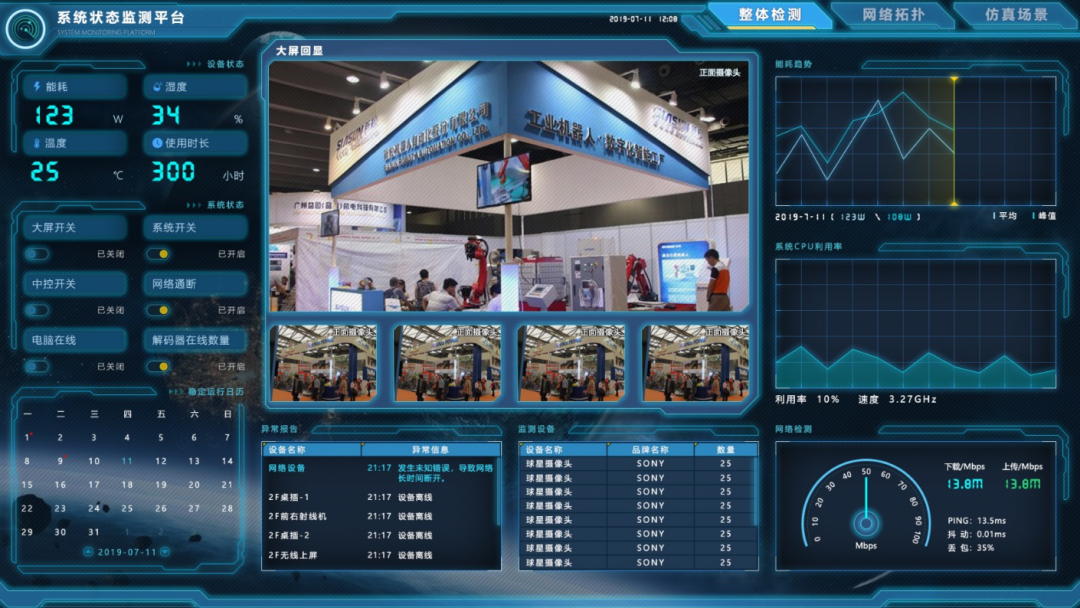

DANACOID运维状态监测平台支持对体育场馆系统的内的显示设备、显示内容、分布式接口机、音频设备、网络状况、信号源状态、能耗使用、环境温湿度等进行实时监测，在系统出现故障时及时弹窗报警，并提供排查信息协助运维人员排查，可有效提高运维效率。 系统状态监测平台
04
发言扩声
为体育场馆主席台配置高品质的发言系统，主要包括用于体育场馆主席台发言讲话及比赛解说用的数字会议发言系统以及便于流动使用的无线手持话筒、无线头戴话筒、领夹话筒等，充分满足体育场馆不同应用场景下对发言的需求。 现代体育场馆扩声系统的主要特征可以概括为以下三个方面：
01
更加注重场馆观众席和场地的声音效果；
02
更加注重配备相应的“流动“扩声系统；
03
电声系统更加注重采用数字化网络传输与控制系统等。
体育场主要用于体育比赛和集会，其音响系统要求主要包括：入场式、团体操、足球比赛的现场解说等。同时要考虑到今后各类体育比赛的功能要求，还要兼顾文艺演出，在足球场弱电系统中，有着非常重要的地位。 DANACOID体育场馆解决方案将专业的全频音箱、超低音音箱及线阵列音箱进行组合，实现场馆内的主要区域扩声，同时配合DynePro全网络化音频系统，实现对体育场馆各区域的扩声，为观众及用户带来良好的听觉盛宴。

DyneNet分布式系统

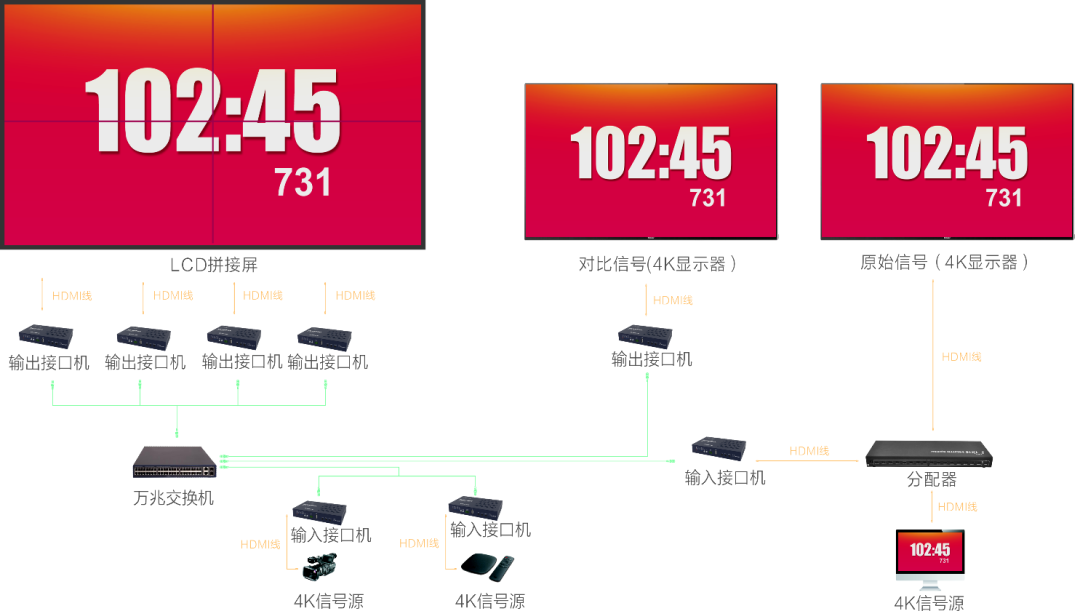

传统的4K60 4:4:4高清视频由于其动辙16G的带宽占用，一般采用HDMI技术传输。HDMI的高带宽和低延时广泛受到业界的认可与欢迎。随着物联网的普及和各类分布式系统的应用，专业AV的应用也变得要远程控制、分布部署。而此时HDMI的短距离（15米）和不可管理就成为了发展的瓶颈。而另外诸多的技术为了将4K60 4:4:4视频迁移到IP网络上来，只能采取牺牲视频品质，将视频大幅度压缩，甚至有低至1G以下的数据流，高延时，低画质，但这个结果，明显不是用户希望看见的。
上海大因的DyneNet分布式系统是目前最好画质的4K分布式系统之一，基于国际领先的SDVoE技术实时对未压缩的AV信号进行转换、延伸以及分配，支持4K60 4:4:4 HDR 极限画质的零延时传输。DyneNet提供无与伦比的图像质量，无画面延迟，无压缩，无伪影。
DyneNet–无压缩 零延时分布式系统
