首页 产品中心 DW-UK-2(智能天线分配器)

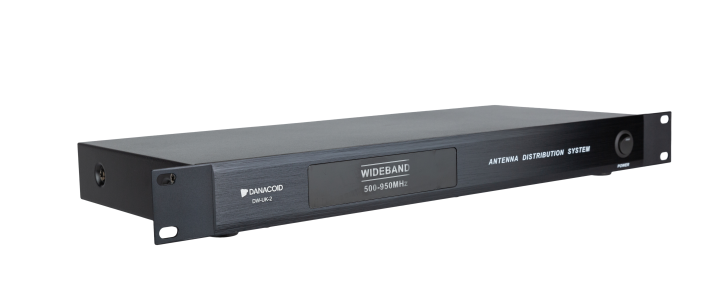

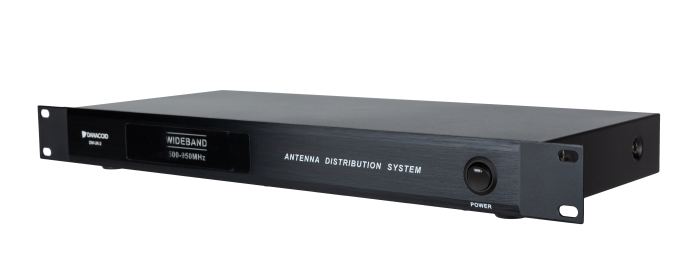

DW-UK-2(智能天线分配器)

功能特点

1.采用UHF频段无线真分集接收机用的45度极化宽频全向天线，支持550MHz ~ 850MHz频率范围频段，具有8dBi的高指向特性的增益。

2.最大功率支持50W，半功率波瓣宽度：H:76°±5°，V:76°±5°，前后比23dB，。

3.接头类型BNC，雷电保护：直流接地DC。

  • 概述
  • 视频
  • 规格参数
  • 示意图
  • 面板图
  • 下载

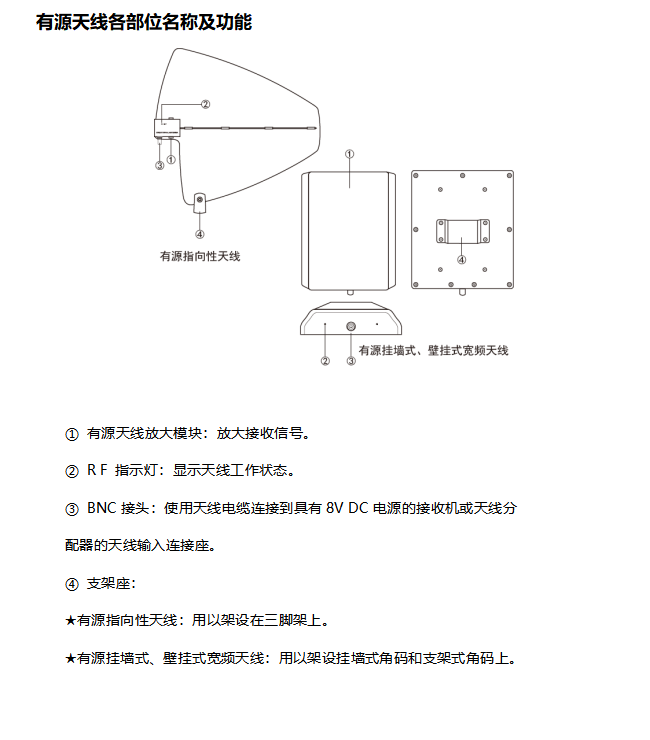

指向性天线技术指标 天线类型 对数周期偶极阵（LPDA）天线。
工作频带 500MHz-1GHz
工作电压 8V DC
增益 6dB典型 最大值10dB
阻抗 50欧姆 典型
电压驻波比 ≦1.7.：1
指向性 椭圆形180°典型
指向极性 垂直（于垂直安装
导波器段数 11段
连接端子 固定式直角 BNC母
重量 310克
外形尺寸 348mm长×325mm高×25mm厚
构造 玻璃铜及铜膜镜层
涂层 暗黑色

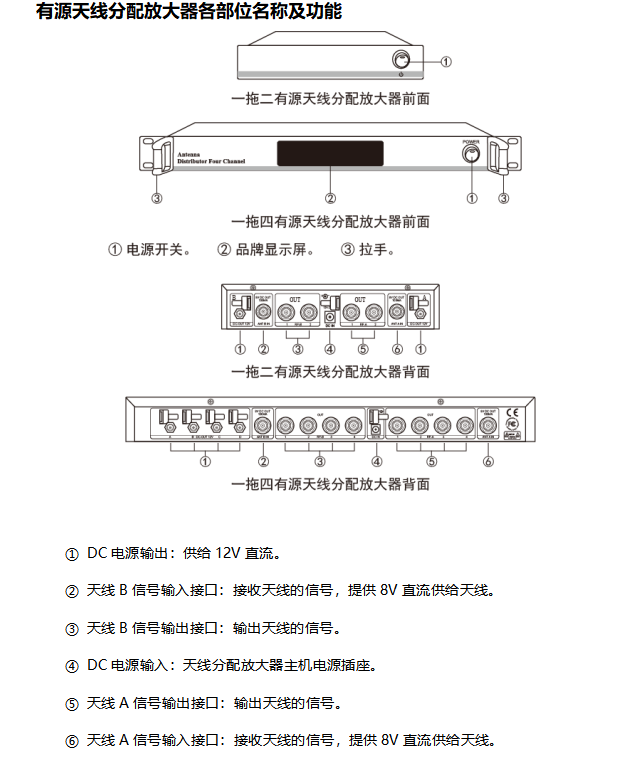

天线分配放大器技术指标 天线分配器 一分二 / 一分四
工作频带 500MHz – 1GHz
增益 6 – 10dB
工作电源 DC 12V 2A / DC 12V 3A
输出外接电源 DC 12V 800MA


本参数作为参考，仅限于市场推广使用
