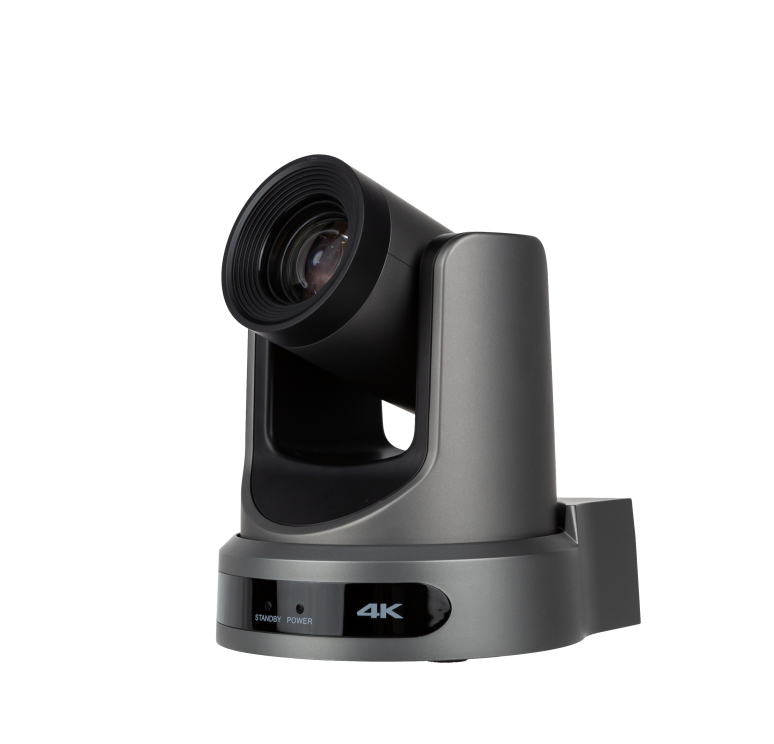

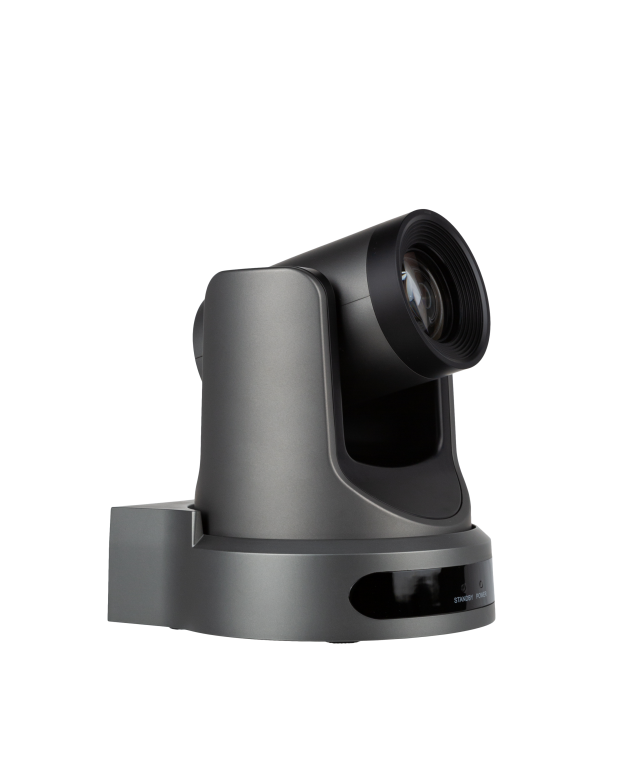

DCM-CX60 (超高清视频会议摄像机)

功能特点

4K超高清
采用全新一代SONY 1/1.8英寸、最大842万像素的高品质UHD CMOS传感器，可实现4K (3840×2160) 超高分辨率的优质图像。并且向下兼容1080P、720P等多种分辨率。
20倍光学变焦
采用高品质超高解析度的4K超长焦镜头，20倍光学变焦，视场角最大超过60°。
低功耗休眠功能
支持低功耗休眠/唤醒，休眠状态下功耗低于400mW。
本地存储
支持本地存储功能，无需NVR即可实现U盘本地直接录制。
低照度
超高性噪比的全新CMOS图像传感器可有效降低在低照度情况下的图像噪声，同时应用2D和3D降噪算法，大幅降低了图像噪声，即便是超低照度情况下，依然保持画面干净清晰，图像信噪比高达55dB以上。
丰富完善的接口
支持HDMI超清输出，另配备3G-SDI接口，有效传输距离最高长达150米（1080p30）。HDMI、3G-SDI、USB3.0、LAN四路可输出4路高清数字信号。
远程控制
多种控制方式，可使用RS232、RS485、网络以及USB，可对摄像机进行控制。
智能曝光
有效解决投影、电视等设备对拍摄人物的影响

  • 概述
  • 视频
  • 规格参数
  • 示意图
  • 面板图
  • 下载
摄像机
信号系统 4K@30fps, 4K@25fps,4K@59.94fps,4K@29.97fps, 1080P@60fps, 1080P@50fps,1080I@60fps,1080I@50fp,1080P@30fps,1080P@59.94fps, 1080I@59.94fps, 1080P@29.97fps, 720P@60fps,720P@59.94fps
传感器 SONY 1/1.8英寸, CMOS, 有效像素：842万
扫描方式 逐行
镜头 20x, f = 6.25mm ~ 125mm, F1.58 ~ F3.95
数字变焦 16x
最低照度 0.5Lux @ (F1.8, AGC ON)
快门 1/30s ~ 1/10000s
白平衡 自动, 室内，室外，一键式，手动
数字降噪 2D&3D数字降噪
背光补偿 支持
信噪比 ≥55dB
水平视场角 60° ~ 3.5°
垂直视场角 35.7° ~ 2.0°
水平转动范围 ±170°
垂直转动范围 -30° ~ +90°
水平转动速度范围 1.7° ~ 100°/s
垂直转动速度范围 1.7° ~ 69.9°/s
水平、垂直翻转 支持
图像冻结 支持
PoE供电 支持
预置位数量 255
预置位精度 0.1°
USB特性
支持操作系统 Windows 7, Windows 8, Windows 10, Mac OS X, Linux, Android
色彩空间/压缩 YUY2 / H.264 / MJPEG
视频制式 YUY2 :最大1080P@30fps
H.264 AVC: 最大2160P@30fps
H.264 SVC: 最大2160P@30fps
MJPEG: 最大2160P@30fps
USB音频 支持
USB视频通信协议 UVC 1.1~1.5
UVC PTZ控制 支持
网络特性
视频编码标准 H.265/H.264/MJPEG
视频码流 第一码流, 第二码流
第一码流分辨率 3840×2160, 1920×1080, 1280×720, 1024×576等
第二码流分辨率 720×576, 720×480, 320×240等 (*)
视频码流(H264,H265) Max 60Mbps
视频码流(MJPEG) Max 300Mbps
码率控制 可变码率, 固定码率
频率 50Hz: 1fps~50fps, 60Hz:1fps~60fps
音频压缩标准 AAC、G711A
音频码率 96Kbps, 128Kbps
支持协议 NDI®|HX,SRT,TCP/IP,HTTP,RTSP,RTMP/RTMPS,Onvif,DHCP,Multicast

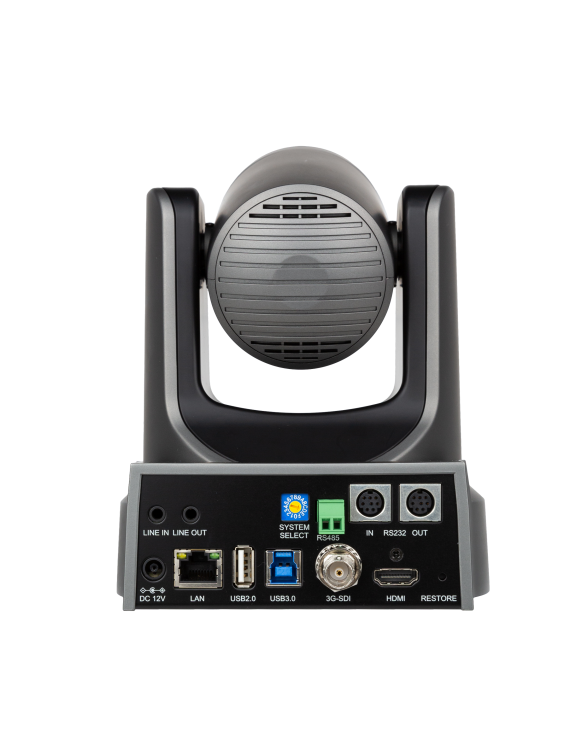

输入输出接口
HDMI输出 1路, HDMI: 版本1.4b
HDMI输出 视频制式：
4K@25/30/29.97fps;
1080P@25/30/50/60/59.94/29.97fps;
1080I@50/60/59.94fps；
720P@50/60/59.94fps
SDI-3G输出 1路, 3G-SDI: BNC类型, 800mVp-p, 75Ω, 遵循SMPTE 424M标
SDI-3G输出 视频制式：
1080P@25/30/50/60/59.94/29.97fps;
1080I@50/60/59.94fps;
720P@50/60/59.94fps
网络接口 1路, RJ45: 10M/100M/1000M 自适应以太网
音频接口 1路, Line In, 3.5mm 音频接口；
音频接口 1路, Line Out, 3.5mm 音频接口；
USB接口 1路，USB3.0, B型 (可选)
USB接口 1路，USB2.0, A型
通讯接口 1路, RS232 In: 8针小型DIN, 最大距离30米, VISCA/Pelco-D/Pelco-P协议
通讯接口 1路, RS232 Out: 8针小型DIN, 最大距离30米, VISCA协议组网用
通讯接口 1路, RS485: 2芯凤凰口, 最大距离: 1200米, VISCA/Pelco-D/Pelco-P协议
电源接口 JEITA类型（DC IN 12V）
一般规范
安装 正装,倒装
RESTORE按键 支持
Sleep休眠/唤醒 支持
Tally LED 1个,Red LED，green LED
Power LED 1个,Blue LED
Status LED 1个,Green LED
拨码盘 支持
输入电压 DC 12V /PoE(802.3af)
工作温度 0°C ~ 40°C
储藏温度D -40°C ~ 60°C
功耗 Max 12W
尺寸 169mm x 142mm x 164mm
净重 1.4kg

本参数作为参考，仅限于市场推广使用
