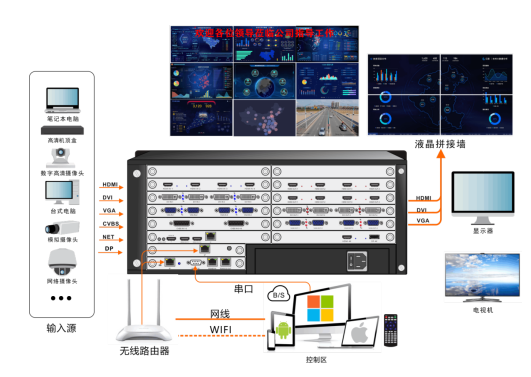

5100系列拼接处理器是一台纯硬件架构、无操作系统的高性能视频图像处理工作站,采用了大容量高速 FPGA 阵列和 CrossPoint 数字多总线数据路由交换的处理机制,保证了所有信号图像的完全时间显示,同时具有极高的稳定性、快速的启动速度,支持365×24小时不间断稳定运行。

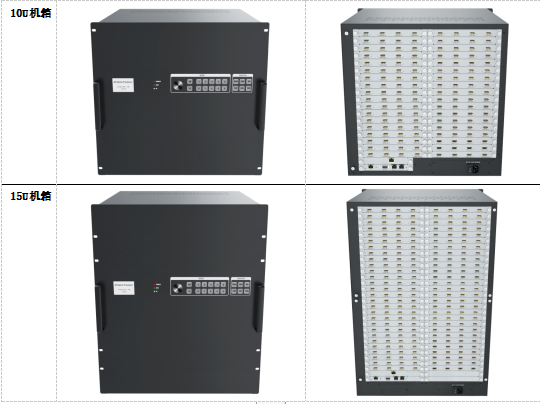

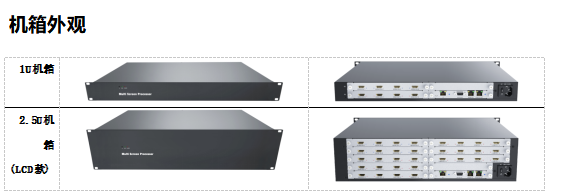

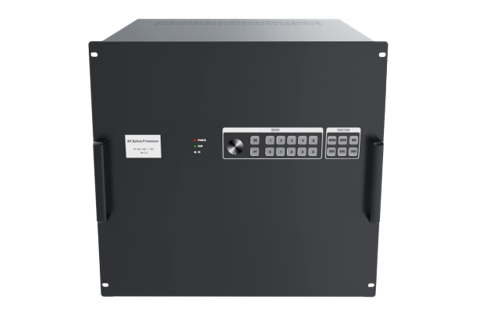

5100系列拼接处理器有1U、2.5U、4U、7.5U、10U、15U多种机箱型号可供选择,板卡采用插卡式结构设计,可以根据需求进行灵活配置。整机最多可实现144块显示屏的拼接组合显示,可以满足大部分拼接显示项目的需求。可广泛应用于能源电力、司法监狱、军事指挥、水利水文、气象地震、企业管理、冶金钢 铁、银行金融、国防安全、公安交通、生产调度、广播电视、教育科研等领域。
机箱规格 | 1U | 2.5U | 4U | 7.5U | 10U | 15U | ||||
规格型号 | M04 | M08 | M16 | M40 | M60 | M72 | M144 | M144 | M288 | |
输入卡槽 | 1 | 2 | 4 | 10 | 10 | 18 | 18 | 36 | 20 | |
输出卡槽 | 1 | 6 | 8 | 10 | 15 | 9 | 9 | 18 | 20 | |
混插卡槽 | 0 | 0 | 0 | 0 | 0 | 0 | 9 | 0 | 16 | |
总卡槽数 | 2 | 8 | 12 | 20 | 25 | 27 | 36 | 54 | 56 | |
最大输出* | 4-4 | 8-24 | 16-32 | 40-40 | 40-60 | 72-36 | 72-72 | 144-72 | 80-144 | |
屏幕数量 | 4 | 24 | 32 | 40 | 60 | 36 | 72 | 72 | 144 | |
扩展卡槽 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
主控卡槽 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||

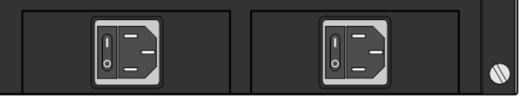

冗余电源 | – | – | √ | √ | √ | √ | √ | |||
WEB控制 | √ | √ | √ | √ | √ | √ | √ | |||
底图字幕 | √ | √ | √ | √ | √ | √ | √ | |||
最大图层数 | 最大支持单口8图层,单张输出卡共享8窗 | |||||||||
电气
规格 |
电源 | 100~240VAC,50/60Hz | 200~240VAC,50/60Hz(配置冗余电源可支持宽电压) | |||||||
功耗 | ≤35W | ≤100W | ≤200W | ≤300W | ≤500W | ≤600W | ||||
物理
规格 |
尺寸 | 483x240x45 | 483x300x119 | 483x305x178 | 483x305x334 | 483x405x445 | 483x405x668 | |||
净重 | ≤4Kg | ≤8Kg | ≤11Kg | ≤20Kg | ≤30Kg | ≤40Kg | ||||
总重 | ≤5Kg | ≤10Kg | ≤14Kg | ≤23Kg | ≤35Kg | ≤45Kg | ||||
包装 | 包装 | 510x290x100 | 560x470x150 | 585x445x300 | 550x415x445 | 590x560x560 | 880x590x545 | |||
配件 | 1×电源线、1×网线、1×操作手册、1×合格证、1×保修卡 | |||||||||
工作
环境 |
温度 | 0℃~45℃ | ||||||||
湿度 | 0%RH~80%RH,无冷凝 | |||||||||
存储
环境 |
温度 | -10℃~60℃ | ||||||||
湿度 | 0%RH~95%RH,无冷凝 |
本参数作为参考,仅限于市场推广使用
