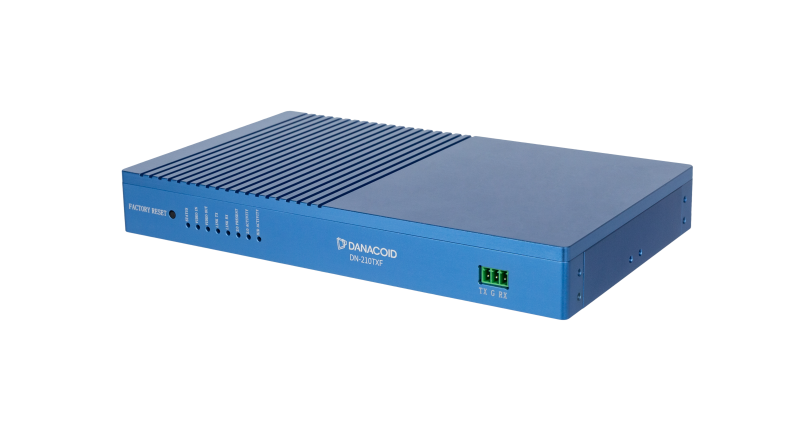

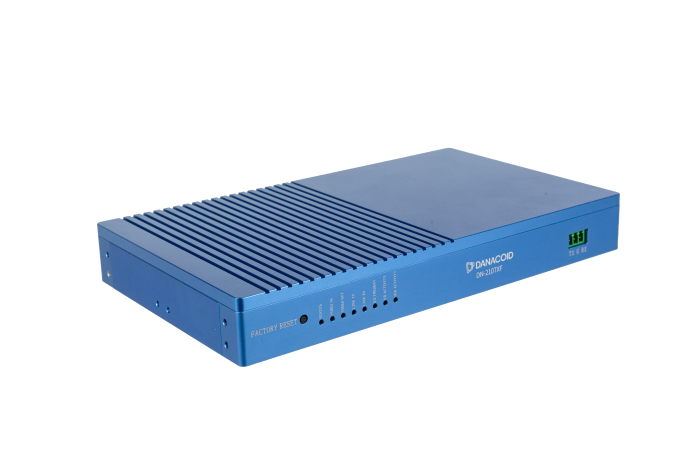

首页 产品中心 DN-210TXFU（4K无压缩输入接口机）

DN-210TXFU（4K无压缩输入接口机）

输入输出接口机是目前最好画质的4K分布式系统，利用10GbE以太网技术实现视频、音频、以太网和其他控制信号进行矩阵切换、画面拼接功能。分辨率达4096×2160@60HZ 4：4：4 ,HDR，提供无与伦比的图像画质，无画面延迟、无压缩、无伪影。硬件搭配软件平台，具有可扩展性、多功能性，支持各种不同的应用，包括点对点扩展、矩阵无缝切换、视频墙显示。分布式硬件接口机包含发射机和接收机，为了获得更好的灵活性，多种信号包括视频、IR等都可以特殊编码经10GbE交换机路由到任何接收机。

功能特点

支持4096×2160@60HZ 4：4：4及HDR视频的无延时无压缩传输；
支持HDMI2.0,HDCP2.2和HDCP1.4；
支持EDID在线管理；
支持视频信号无缝切换功能，支持画面拼接功能；
支持外部音频加嵌和解钳；
外部音频矩阵切换功能；
HDMI音频矩阵切换功能；
支持外部音频和HDMI内嵌音频任意切换；
支持USB2.0数据传输及USB矩阵功能；
支持双向红外传输及IR矩阵功能；
支持RS232双向传输及RS232矩阵功能；
支持高清辅流功能，辅流大小可根据主流大小自行设定。
1.2接收节点：（✭为控标参数）
支持4096×2160@60HZ 4：4：4及HDR视频的无延时无压缩传输；
支持HDMI2.0,HDCP2.2和HDCP1.4；
支持EDID在线管理；
支持视频信号无缝切换功能，支持画面拼接功能；
支持外部音频加嵌和解钳；
外部音频矩阵切换功能；
HDMI音频矩阵切换功能；
支持外部音频和HDMI内嵌音频任意切换；
支持USB2.0数据传输及USB矩阵功能；
支持双向红外传输及IR矩阵功能；
支持RS232双向传输及RS232矩阵功能；
单屏最大支持32个分割画面。

  • 概述
  • 视频
  • 规格参数
  • 示意图

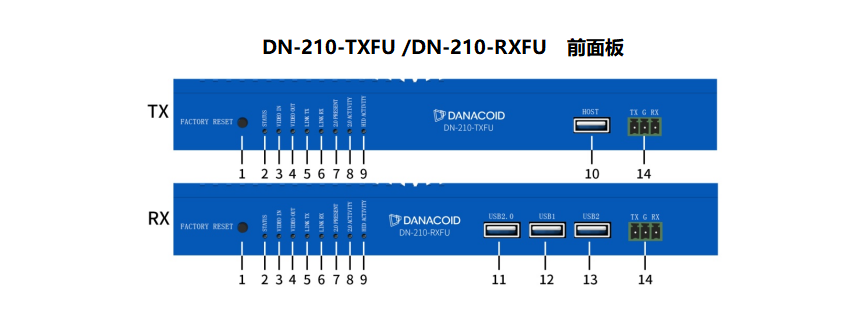

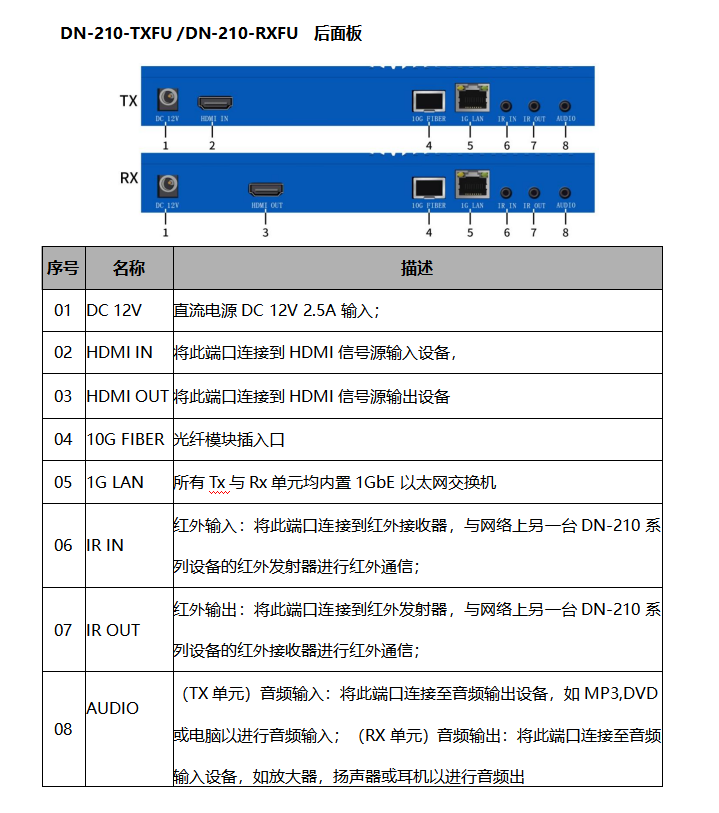

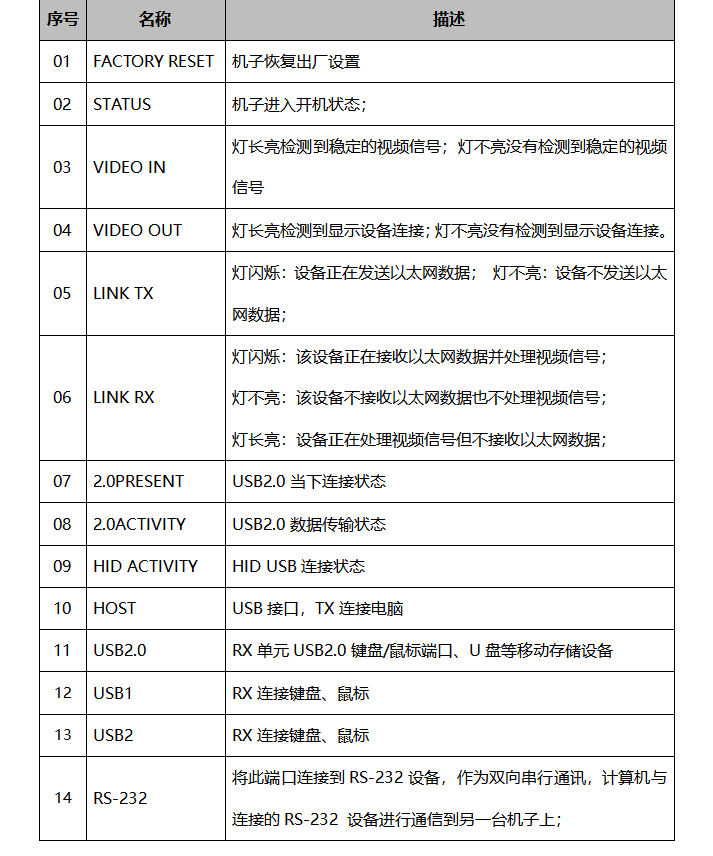

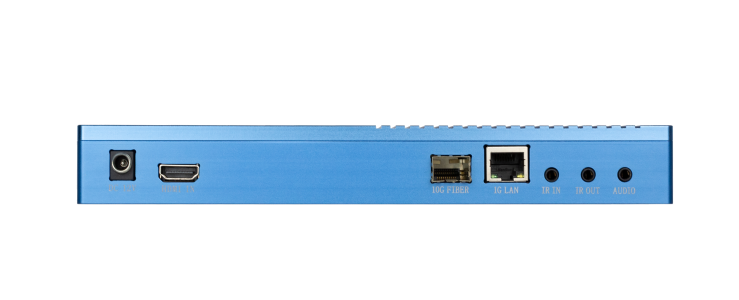

  • 面板图
  • 下载

包装内容
*电源适配器：12V 2.5A DC桌插式，包装数量根据设备定制
*电源线：包装数量根据电源适配器定制
*遥控器红外接收和发射：默认包装各一个
*产品简介：默认包装是一箱放置1份
*保修卡：默认包装是一箱放置1张
*合格证：默认包装是一箱放置1张

视频输入接口 1*HDMI
视频输出接口 >1*HDMI
输入分辨率 4096*2160@60HZ
输出分辨率 4096*2160@60HZ
音频接口 3.5mm耳机接口
串口控制 RS232*1 IR*2
网络接口 RJ45/1G*1 SFP+*1
功耗 ≤10W
视频信号延迟 <1ms
尺寸 227mm*135mm*30mm
重量 1.1KG

本参数作为参考，仅限于市场推广使用
