首页 产品中心 OPS模块DS-H110-I5

OPS模块DS-H110-I5

功能特点

前置HDMI+DP显示接口；
天线增加WIFI信号输出；
前置/后置JAE端串口可选；
支持-英特尔®酷睿™系列；

  • 概述
  • 视频
  • 规格参数

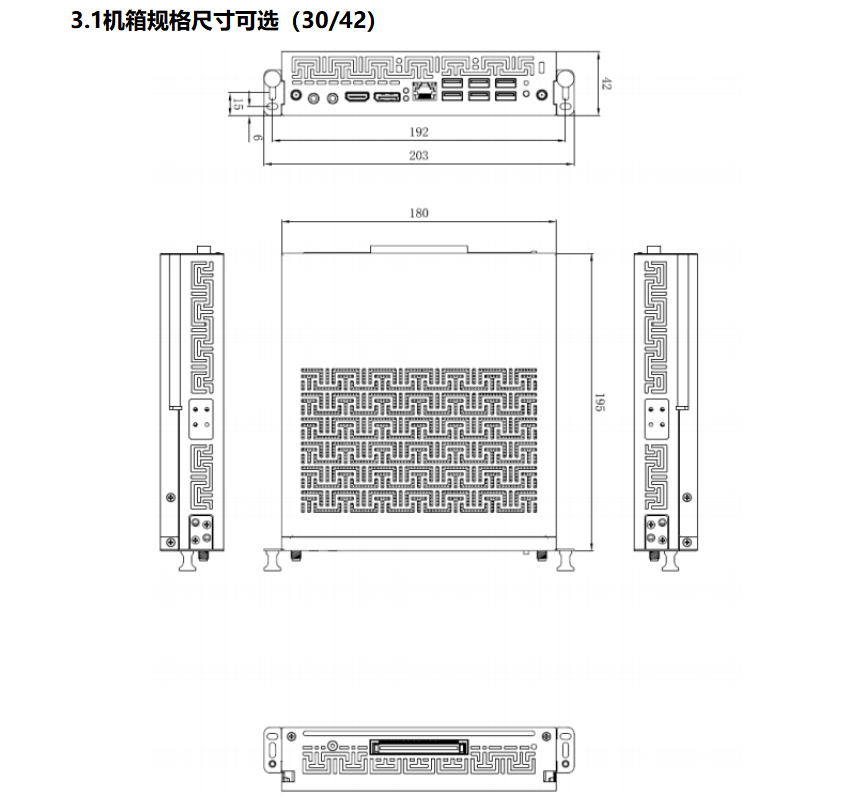

  • 示意图
  • 面板图
  • 下载
处理器 系统芯片组 intel® H110 Express
CPU型号 第九代智能英特尔® 酷睿™ i5-9300H 处理器
核心与主频 内核数：4 线程数：8 基本频率2.4GHz
内存条 技术 1 x SODIMMs DDR4
内存 DDR4-4G
显示 前端输出 DP-Max.4096*2304@ 60HZ
HDMI-Max.4096*2160@ 30HZ
JAE端 HDMI-Max.4096*2304@ 60HZ
处理器显卡 型号 英特尔® 核芯显卡 630
内存 4G
基本频率 350 MHz
最大动态频率 1.05 GHz
硬盘 SSD 128G
网卡 接口 PCIE
支持 2.4g（可选5G）
千兆LAN控制器
I/O 接口 JAE Connector 1(JAE TX25 80-PIN)
HDMI DP-Max.4096*2304@ 60HZ
DP HDMI-Max.4096*2160@ 30HZ
LAN RJ45.千兆
USB 3x USB3.0 & 3 x USB2.0
音频 1 x AUDIO OUT + 1 x MIN IN
扩展接口 Mini-PCLe(内置) 1 x Mini-Pcle
1 x Msata
电源要求 输入电压 DC-IN 12-19V
物理特性 尺寸 180x 195 x 42mm
外壳材质 铁皮
散热 散热方式 双滚珠双风扇的侧吹风散热，温控调节
环境 温度 0 – 40℃
相对湿度 95% @40℃(非凝结)
软件开发套件 操作系统 Windows®10 linux

本参数作为参考，仅限于市场推广使用
