嵌入式录播主机C500

功能特点

C500是一款集课件录制、直播、点播、智能导播、存储等多功能于一体的集成录播设备，基于嵌入式硬件架构设计，产品高度稳定。设备支持4路SDI+1路HDMI的视频信号输入。设备支持电影模式+资源模式同时录制和直播，画面支持1/2/3/4//6分屏、画中画模式显示和录制。录播主机C500搭配广电录播触控屏，让用户的操作更灵活、快捷。结合广电教育录播系统资源管理平台、导播巡课平台可实现各种不同场景的应用需求

  • 概述
  • 视频
  • 规格参数

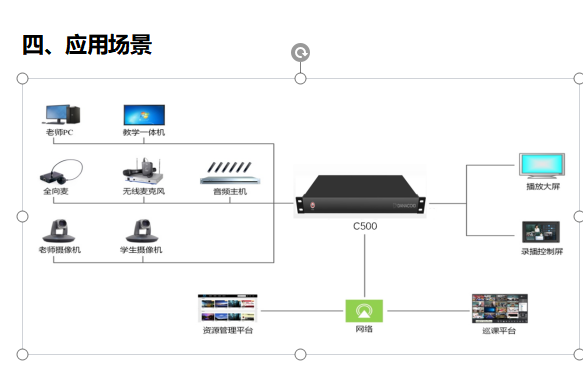

  • 示意图

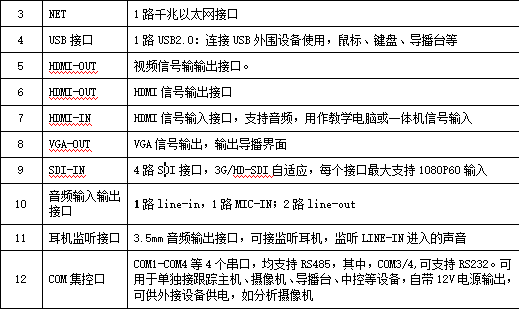

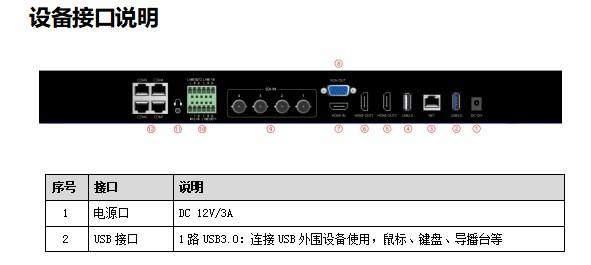

  • 面板图
  • 下载
型号 C500
系统结构 嵌入式Linux系统
视频输入 4路SDI输入+1路HDMI信号输入
视频输出 2路HDMI+1路VGA输出
视频显示 支持单画面、画中画、画外画、2/3/4/6分屏
最大输入分辨率 1080P@60fps
音频输入 2路
音频输出 3路
音频编码 AAC
视频输出格式 MP4
视频编码帧率 1～30fps
视频码率 50kbps~40Mbps可调
音频码率 8~420KB可调
数据存储 标配1T硬盘，支持扩展
RS485接口 4组
RS232接口 2组
网口 1个千兆网络接口
USB接口 1个USB2.0，1个USB3.0
导播功能 视频预览/直播画面监视/视频切换/预直播画面监视/直播画面多分屏显示/双电影导播模式/片头片尾/特技效果/字幕、角标logo等
录播功能 实时推流/同步录制/电影模式录像/资源模式录像/资源模式和电影模式同时工作/手动和全自动导播/一键开启推流和录像/本地通道回放/内置播放器/双导模式下两个电影模式同时工作
软件升级 支持网络升级、RS232串口升级
存储模式 支持内置硬盘、外接USB存储；支持USB导出；支持FTP下载、上传录像
直播协议 标准RTMP协议，支持RTSP实时协议流，UDP组播流、TCP单播流
网络协议 支持TCP、UDP、RTMP、RTSP、、FTP、DHCP协议
电源 DC 12V/3A
设备尺寸 1U机架式

本参数作为参考，仅限于市场推广使用
